Ept “Electronic Precision Technology”, ovvero tecnologia elettronica di precisione rappresenta elevati standard di qualità.
Oltre 40 anni di esperienza nella progettazione e produzione di connettori press fit per applicazioni industriali e automotive.
ORVEM è il distributore ufficiale per l’Italia.
Orvem allarga la sua gamma di connettori con le nuove serie Ept:

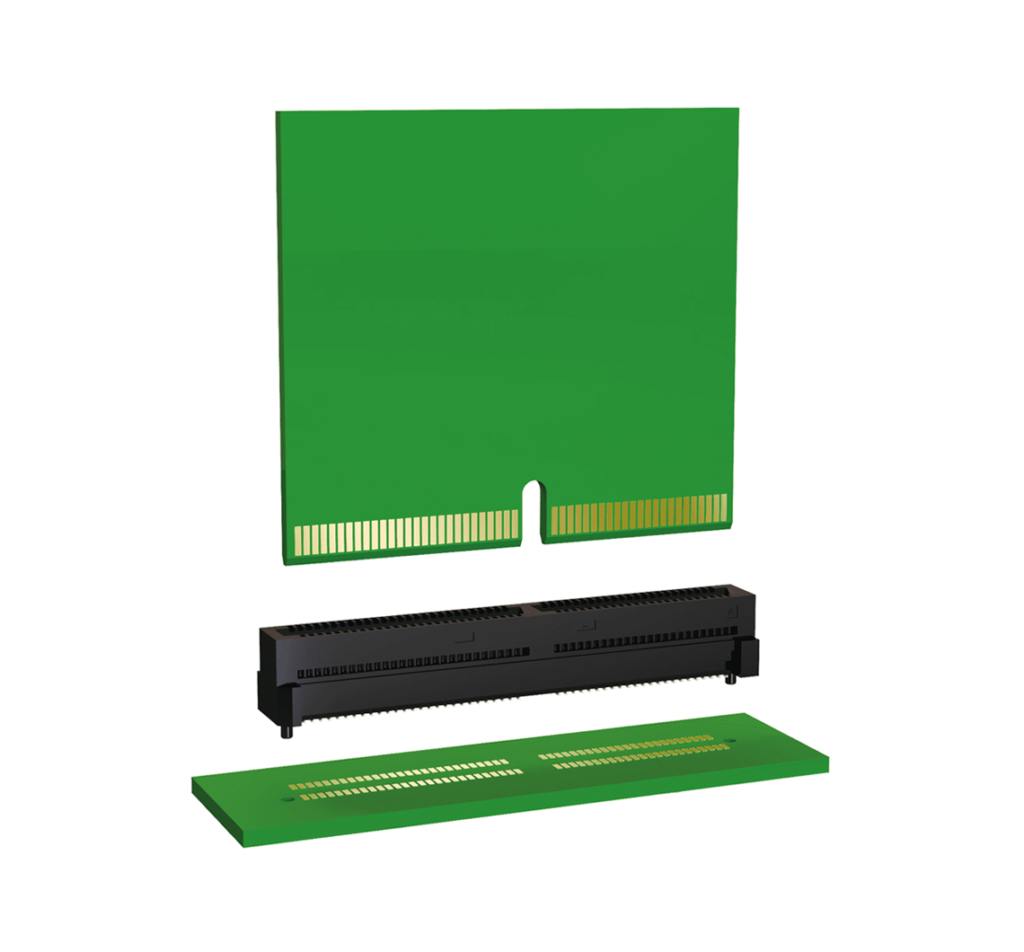

EC.8 è la nuova serie di connettori Ept card edge SMT ad alta velocità e con passo di soli 0.8 mm.
Il nuovo design comporta meno punti di contatto in confronto alle normali soluzioni di connessione maschio femmina. Di conseguenza le proprietà di corrente e di velocità di trasferimento dati sono positivamente influenzate. Viene trasmesso a velocità fino a 24 Gbps un segnale chiaro e veloce.
Gli edge connector spiccano nelle applicazioni di trasferimento dati e intensità di segnale. Ept ha implementato questa tecnologia, introducendo caratteristiche quali: una guida di inserzione, una chiave di codifica e i pin di allineamento che facilitano l’inserzione del connettore e prevengono connessioni errate.
Il numero di contatti varia da 20 a 200, facendo del EC.8 un connettore flessibile per svariate applicazioni
EC.8 Direct connector system
Insert chamfer
Acoustic and aptic feedback
Coplanarity
Coding bay
Misalignment pins
Caratteristiche:
- Connettore per schede / edge
- Da 20 a 200 contatti
- Velocità di trasmissione dati: 28 Gbps
- Capacità di carico di corrente 3.2 A
- 500 cicli di inserimento
- Confezionato in Tape & Reel, vassoio
- Spessore scheda figlia 1,60 mm
Sempre nella gamma dei connettori scheda scheda, Ept ha lanciato anche la nuova serie Zero8, che sfrutta la tecnologia ScaleX.
Questa nuova tecnologia garantisce una stabilità elettromeccanica a lungo termine, anche se i connettori vengono sottoposti a shock e vibrazioni.
Allo stesso tempo permette una buona compensazione delle tolleranze.
Il design del corpo connettore inoltre previene errori di accoppiamento.
Infine, il design della schermo su entrambi i lati assicura un’ottima compatibilità elettromagnetica, rendendo questi connettori ideali per trasmissioni dati senza errori con velocità elevate, fino a 16 Gbps.
Zero SMT socket
Twist Guard
Insertion Chamfer
Boardlock
Positioning Pins
Coplanarity
Solder Meniscus
Zero SMT plug
Double sided contact system
Smooth contact surface
Protected contacts
Data flow
EMC Shielding
Tolerance compensation
Caratteristiche:
- Fino a 16 Gbit/s
- Da 12 a 80 contatti
- Capacità di trasporto di corrente di 1,7 A
- 500 cicli di accoppiamento
- Massima affidabilità dei contatti
- Protezione ottimizzata contro le connessioni difettose
- Confezionato in tape&reel
La gamma dei connettori Colibrì COM EXPRESS, è stata ampliata raggiungendo velocità di trasmissioni di 16 Gbps in aggiunta ai 10 Gbps, per rispondere all’esigenza del mercato di connessioni stabili per trasmissioni ad alta velocità come USB 3.1 Gen2 e PCI Express 4.0.
La serie dei connettori Colibrì ha un passo di soli 0.5 mm. Analogamente alla versione a 10 Gbps, è disponibile per distanza board to board di 5 mm e 8 mm. È inoltre compatibile con la versione standard. Per garantire un segnale di alta qualità, ept ha ottimizzato il design dei contatti per tutta la serie Colibrì. Tutti i risultati delle simulazioni sono disponibili su richiesta.
Contatti disponibili: 40, 80, 120, 160, 200 e 220, 440 (2×220)
I connettori colibrì sono adatti a tute le applicazioni che necessitano di alte velocità di trasferimento. In particolare, sistemi mezzanino scheda scheda e COM Express in settori quali automazione industriale, chioschi digitali e POS, medicale, misura, consumer e gaming, oltre che trasporti.
Receptacle (Female connector) for COM Module
Area for pick-and-place
196 Signal and 24 ground pins
0.5 mm pitch
Plug (Male connector) for Carrier Board
Optional: pick-and-place cap
Guide Posts
Shield
SMT Fixing
Caratteristiche:
- Soddisfa i requisiti di PICMG COM Express® e SFF-SIG CoreExpress®
- Compatibile con i connettori più diffusi
- Per applicazioni da 10+ Gbit/s o 16+ Gbit/s
- Design robusto del connettore
- Area integrata per il posizionamento
- Confezionato in Tape&Reel
I connettori DIN continuano ad essere ampiamente utilizzati, in particolare nelle applicazioni industriali. Ad esempio, il bus VME, presente sul mercato da oltre 35 anni, si basa su connettori DIN.
La varietà di diversi tipi e tecnologie di terminazione (press-fit, saldatura a immersione, saldatura manuale, avvolgimento, crimpatura, THR) per connettori DIN copre un’ampia gamma di applicazioni.
Inoltre, il design robusto e affidabile continua a garantire il futuro dei connettori.
Oggi, le applicazioni che utilizzano connettori DIN sono implementate nella trasmissione di segnali e nella trasmissione di correnti più elevate – in tutti i settori dell’elettronica industriale, dalla tecnologia di controllo ai controlli motore, fino ai PC industriali.
Female Connector Type C
2.54 mm pitch
Internal spring contact
Coding
PBT
Press fit zone
Frange for board-lock
Male connector Type C
2.54 mm pich
Solder
Flange for board-lock
PBT
Coding
Caratteristiche:
- Diverse terminazioni possibili
- Contatti in testa e in coda
- Pre-centraggio
- Diverse lunghezze di terminazione
- gamma di accessori, come rivestimenti, serrature per schede, chiavi di codifica disponibili
- Fissaggio rapido dell’interruttore di blocco per la concatenazione
- Il sistema di blocco delle schede e le codifiche forniscono agli sviluppatori e agli utenti una sicurezza aggiuntiva e un’ampia gamma di applicazioni possibili
I contatti del connettore One27(Connettore SMT) sono progettati per garantire un’ottima connessione al pcb durante la saldatura, evidenziata dal menisco che si forma sulla saldatura. Inoltre, il connettore One27 possiede anche un rinforzo metallico, saldato anch’esso sul pcb in modo da ancorare il connettore al pcb in modo estremamente stabile.
In sede di accoppiamento i connettori possono essere migliorati grazie al design in fase di progettazione per aumentare la stabilità del contatto anche in presenza di vibrazioni. Questo spiega perché il contatto femmina è stato progettato a doppia faccia e flessibile, per assicurare che almeno una parte del contatto sia sempre adesa al contatto maschio e non ci siano interruzioni di trasmissione. Il connettore One27 è stato testato in un range di frequenze 10-2000Hz in accordo agli standard IEC 60068-2-6:2007, oltre che sotto shock a 50 G in accordo alla IEC 60068-2-27:2008.
One27 male connector
anti-twist saveguard
insertion chamfer
boardlock
positioning pins
complanarity
solder meniscus
One27 Female connector
dual beam contact
smooth surface
wipe length
Caratteristiche:
- Da 12 a 80 contatti
- Capacità di trasporto di corrente di 1,4 A
- 500 cicli di accoppiamento
- Massima affidabilità dei contatti
- La compatibilità con altri fornitori è stata testata
- IDC femmina disponibile singolarmente o assemblato con cavo
- Confezionato in nastro e bobina
